hl系列电动执行机构用于控制0~300。旋转阀和其他类似产品，如蝶阀、球阀、阻尼器、旋塞阀、百叶窗阀等，它使用ac415v、380v、240v、220v、110v、dc12v、24v、220v交流电源作为驱动电源，电流为4-20ma。信号或0-10v直流电压信号为控制信号，可将阀门移动到所需位置并实现其自动控制。**输出扭矩为6000n-m，可广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、航运、纺织、食品加工、楼宇自动化等领域。同时具有体积小、重量轻、外形美观、结构独特、结构紧凑、开关迅速、安装方便、操作力矩小、操作方便、阀位数字显示、无需维护、使用安全方便等优点。
概述
hl系列凯发旗舰平台官网用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以ac415v、380v、240v、220v、110v、dc12v、24v、220v交流电源为驱动电源，以4-20ma电流信号或0-10v dc电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达6000n-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便,数显阀位、无须维护及使用安全方便等诸多优点。
特点
小型轻便，容易拆装及维修，并可在任意位置安装
结构简单、紧凑，90°回转启闭迅速
操作扭矩小，省力轻巧
流量特性趋于直线，调节性能好
多种控制信号：开关控制；
比例(调节型)控制：0-10vdc或4-20ma
反馈输出可选4-20ma、辅助开关及反馈电位器(0~1k)
technical parameter
性能 | 型号 | hl-100 | ||||||
电源 | dc24v | dc220v | ac24v | ac110v | ac220v | ac380v | ac415v | |
电机功率 | 100w | |||||||
额定电流 | 9a | 1.5a | 9a | 2.2a | 1a | 0.45a | 0.51a | |
标准时间/扭矩力 | 25s/1000nm | 50s/1000nm | 30s/1000nm | |||||
可选时间/扭矩力 | / | 15s/300nm,30s/800nm | 15s/500nm | |||||
电路控制 | b、s、r、h、a、k、d、t、z、tm | |||||||
转动角度 | 0~90° | |||||||
转动角度 | 11.2kg（标准型） | |||||||
耐压等级 | 500vac/1分钟（dc24v/ac24v） | |||||||
绝缘电阻 | 20mω/500vdc（dc24v/ac24v） | |||||||
防护等级 | ip-67（可定制ip-68） | |||||||
环境温度 | -25℃~60℃（其它温度可定制） | |||||||
安装角度 | 任意角度 | |||||||
箱体材质 | 铝合金压铸件 | |||||||
选装功能 | 加热除湿器、过热故障信号、手轮操作 | |||||||
产品颜色 | 灰白色（可定制其它颜色） | |||||||

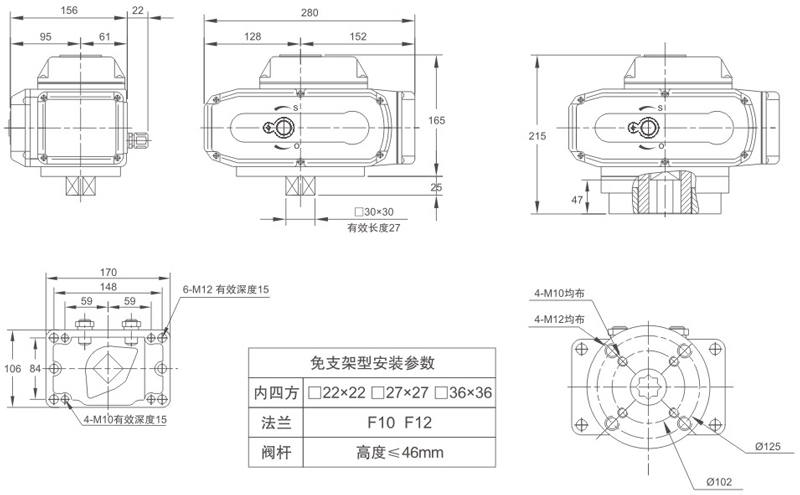

外形尺寸
