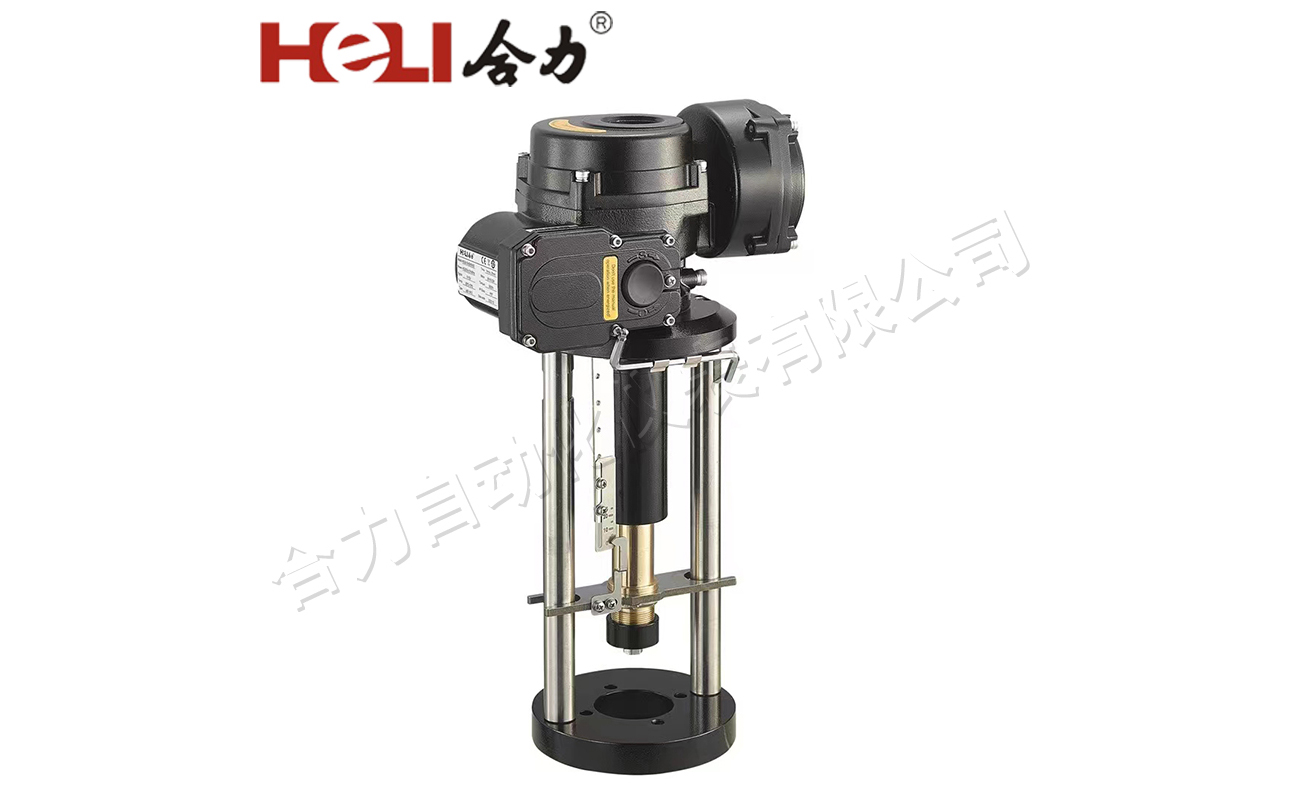

产品概述

heq系列直行程电动装置具有结构简单、性能可靠、使用简便等特点，适用于小口径、小扭矩多圈旋转阀门。该系列产品分为防爆型与非防爆型。

防爆型阀门电动装置的防爆性能符合：

gb/t3836.1-2021《爆炸性环境第1部分设备通用要求》；

gb/t3836.2-2021《爆炸性环境第2部分由隔爆外壳"d"保护的设备》；

gb/t3836.31-2021《爆炸性环境第31部分由防粉尘点燃外壳"t”保护的设备》；

等标准的有关规定，防爆标志为：ex db iic t6gb、ex tb iiic t8o°cdb。

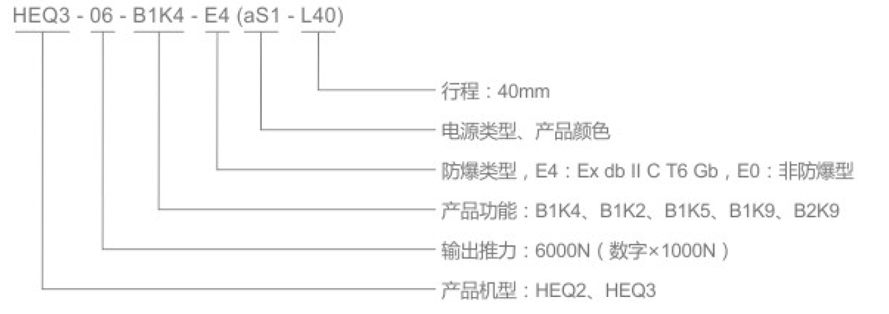

型号规格表示方法(b型)

工作环境

动力电源(任选)：

三相：ac380v、ac415v、ac440v；±10% 50/60hz

单相：ac110v、ac220v；±10% 50/60hz；

直流：dc24v±10%

重复精度（调节精度）±1%。

死区：0.3%~9.9%可调。

信号丢失位置设定：“保位”、“全关”、“全开”3个任意切换。

产品为户外型，其防护等级为ip67。

,环境温度：（防爆型）-25~50℃，（非防爆型）-25~70℃：环境相对湿度不大于90%(25℃).

海拔高度不大于1000m。

工作环境中不含强腐蚀性介质。

非隔爆型产品不得在有爆炸性混合气体的环境中使用。

工作制：1200次/小时s4-40%。

无强烈振动工况。

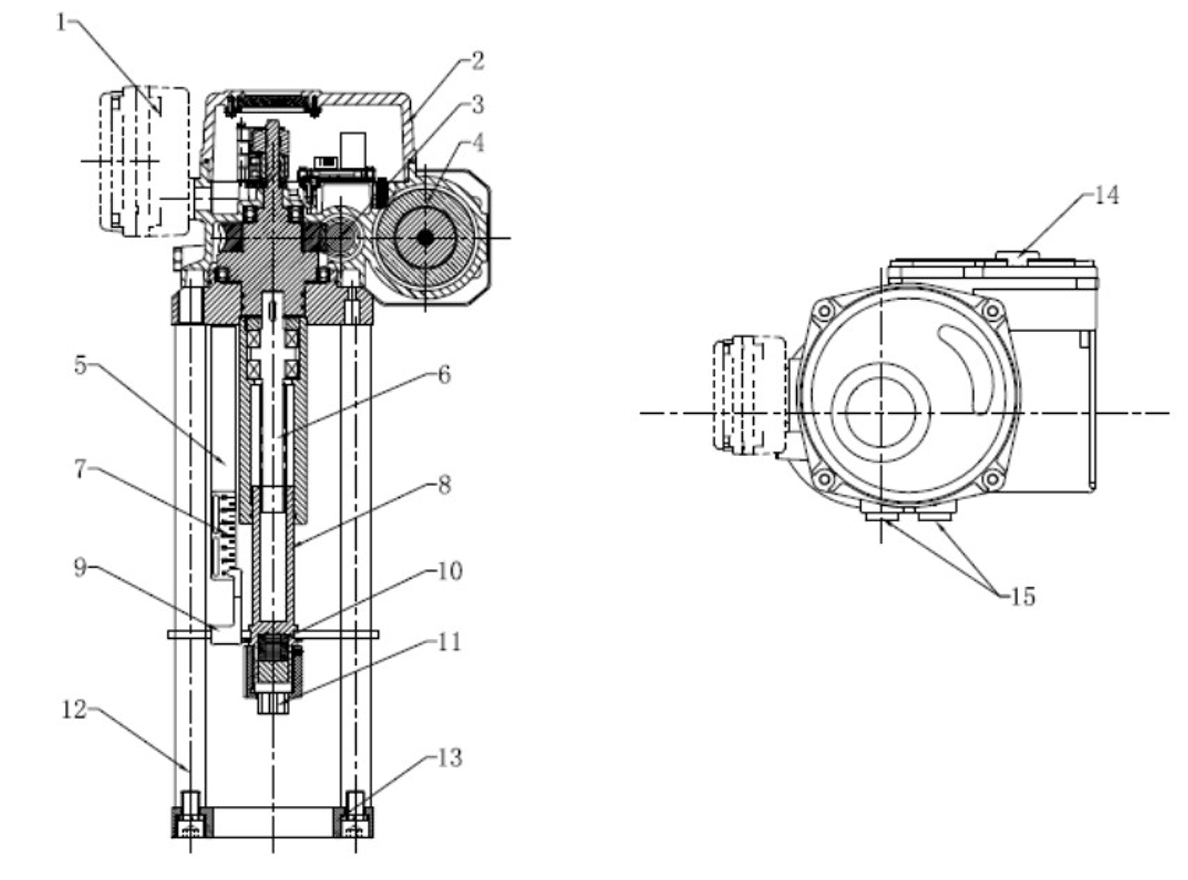

产品结构 (type b)

(1) 模拟量电气箱

(2) 箱罩

(3) 蜗杆

(4) 电机

(5)刻度尺板

(6) 行程传动丝杆

(7) 刻度尺

(8) 传动铜螺母

(9) 折弯指针

(10) 蝶簧

(11) 连接套（与阀杆连接）

(12) 支撑柱

(13) 支架法兰(与阀门]平台连接)

(14) 手动盖

(15) 电缆接头2个 m20*1.5

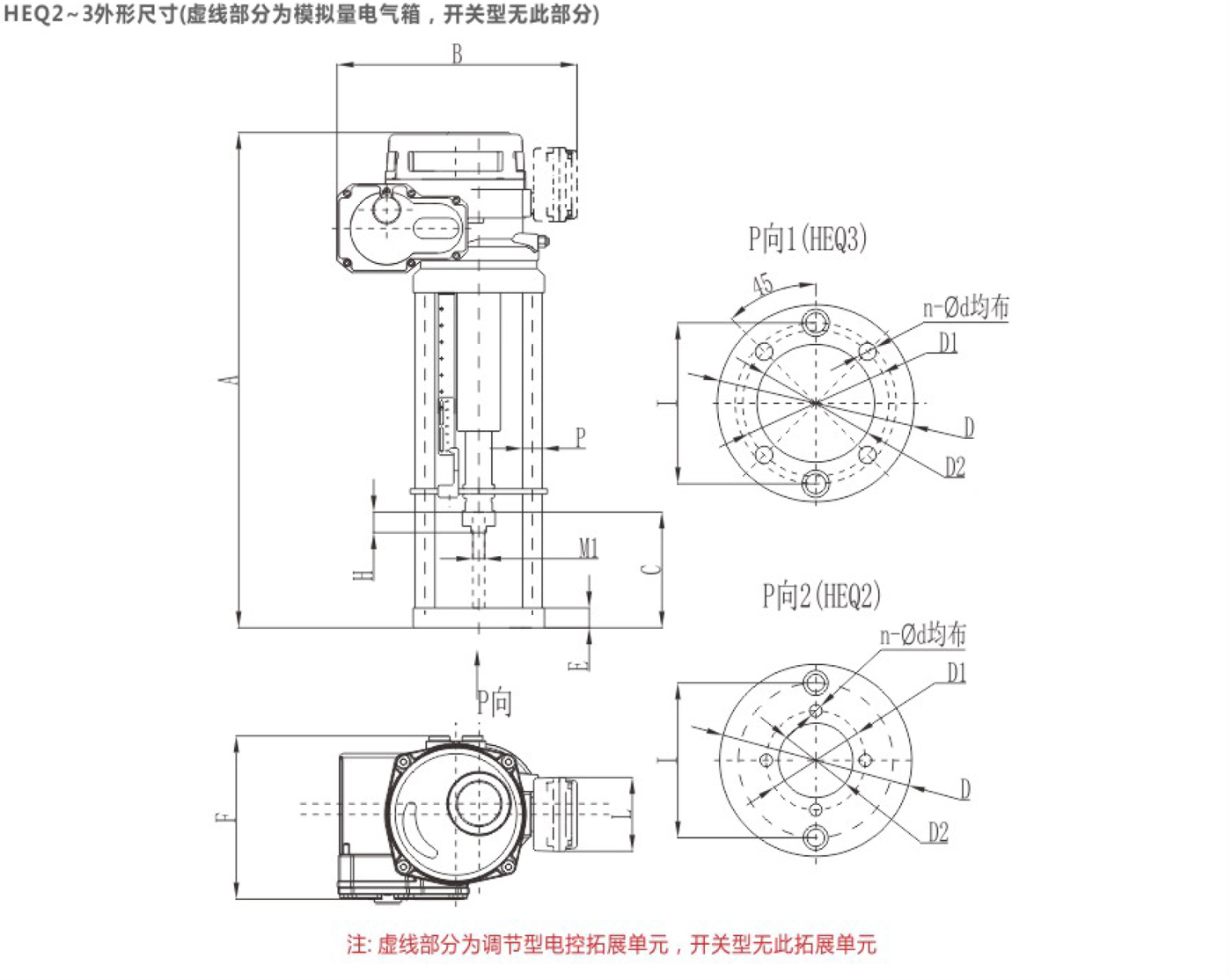

产品尺寸参数

尺寸	a	b	b1	b2	c	d	d1	d2	n-d4	e	f	l	h	p	m1
型号	a	b	b1	b2	c	d	d1	d2	n-d4	e	f	l	h	p	m1
heq2-03	468	182	131	120	95	155	80	60	4-φ10	24	156	120	25	24	m10
heq2-04	468	182	131	120	95	155	80	60	4-φ10	24	156	120	25	24	m10
heq3-06	535	255	171	131	130	159	105	80	4-φ12	24	201	120	25	24	m12*1.25
heq3-10	615	255	171	131	140	159	118	95	4-φ14	24	201	120	25	24	m16*1.5
heq3-16	650	255	171	131	175	159	130	100	4-φ18	24	201	120	25	24	m20*1.5
heq3-20	650	255	171	131	175	159	130	100	4-φ18	24	201	120	25	24	m20*1.5

技术参数

参数	输出推力（n）	运行时间（mm/s）	电机功率（w）	行程（mm）	额定电流（a）				参考重量（kg）
机型	输出推力（n）	运行时间（mm/s）	电机功率（w）	行程（mm）	ac380v	ac220v	ac110v	dc24v	参考重量（kg）
heq2-03	3000	1.0	25w	≤40	0.13a	0.32a	0.55a	2.1a	16
heq2-04	4000	1.0	30w		0.17a	0.37a	0.71a	2.7a	16
heq3-06	6000	1.2	60w		0.25a	0.5a	1.0a	6.8a	25.9
heq3-10	10000	1.2	90w		0.38a	0.75a	1.5a	--	25.9
heq3-16	16000	0.83	90w		0.38a	0.75a	1.5a	--	26.3
heq3-20	20000	0.83	120w		0.55a	1.1a	2.3a	--	26.3

注：产品配上模拟量电气箱，整机重量增加1kg。

产品常规线路图

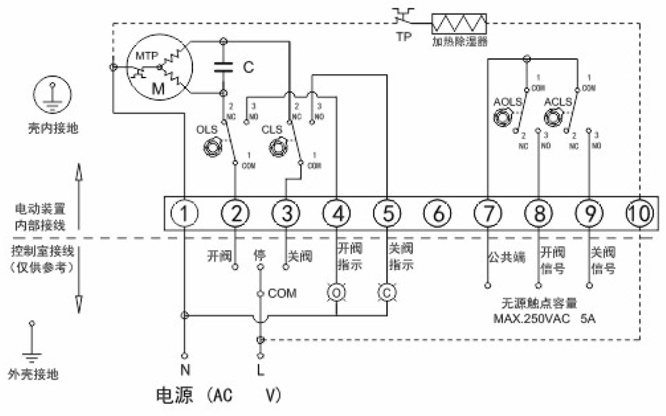

b1k4型：基本开关型（单相电源）

端子接线说明：

1、端子1接电源零线

2、电源相线与端子2接通时为"开"运行，至行程开关0ls动作后停止，同时端子2与端子4接通：

3、电源相线与端子3接通时为"关"运行，至行程开关cls动作后停止，同时端子3与端子5接通：

4、端子7为无源信号触点公共端，“开"运行到位时与端子8接通，"关"运行到位时与端子9接通：

5、端子10为加热除湿器接线端。

注意：

1、不能将两台或两台以上电动装置并联使用，否则可能会出现开关不到位或电机过热现象：

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

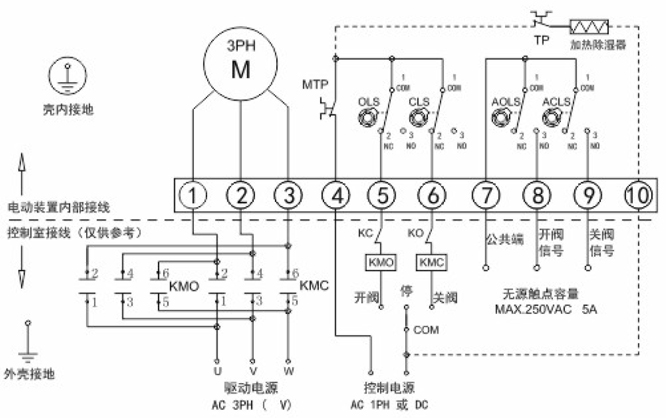

b1k2型：基本开关型（三相电源）

端子接线说明：

1、端子1、2、3接经过倒相电路后的三相电源：

2、端子4为控制电路的公共端；

3、端子5为"开"运行控制，至行程开关0ls动作后，端子5与端子4断开：

4、端子6为"关"运行控制，至行程开关cls动作后，端子6与端子4断开；

5、端子7为无源信号触点公共端，“开”运行到位时与端子8接通，“关"运行到位时与端子9接通：

6、端子10为加热除湿器接线端。

注意：

1、三相电源存在相序问题，刚开始调试使用时，要保证行程开关能正确控制电动装置的开和关，否则会造成电动装置失控和损坏电动装置：

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

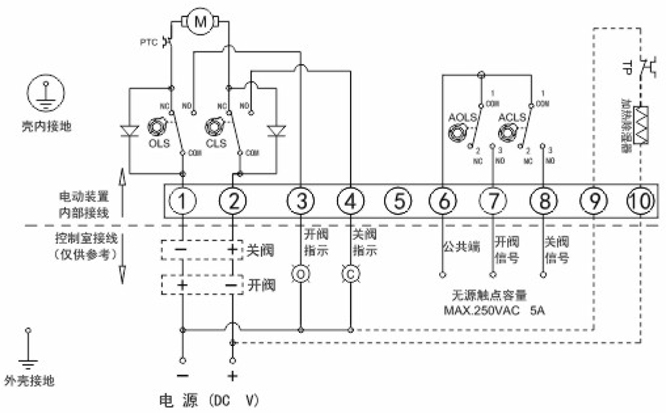

b1k4型：基本开关型（直流电源）

端子接线说明：

1、端子1接电源正极，端子2接电源负极时，“开"方向运行，至行程开关0ls动作后停止，同时端子1与端子3接通：

2、端子1接电源负极，端子2接电源正极时，"关"方向运行至行程开关cls动作后停止，同时端子2与端子4接通：

3、端子7为无源信号触点公共端，"开运行到位时与端子8接通，"关"运行到位时与端子9接通：

4、端子9、10为加热除湿器接线端。

注意：

1、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

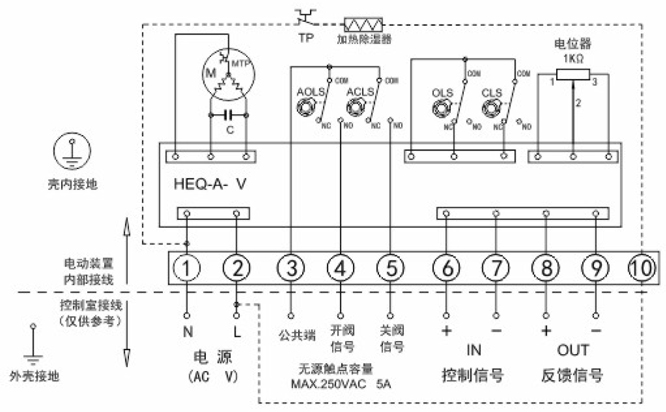

b2k9(b2k8)型：基本调节型（单相电源）

端子接线说明：

1、端子1、2接电源零、相线；

2、输入控制信号“ "接端子6，“。"接端子7;

3、输出反馈信号“ "接端子8，“。"接端子9;

4、端子3为无源信号触点公共端，"开"运行到位时与端子4接通，"关"运行到位时与端子5接通：

5、端子10为加热除湿器接线端。

注意：

1、无源角触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

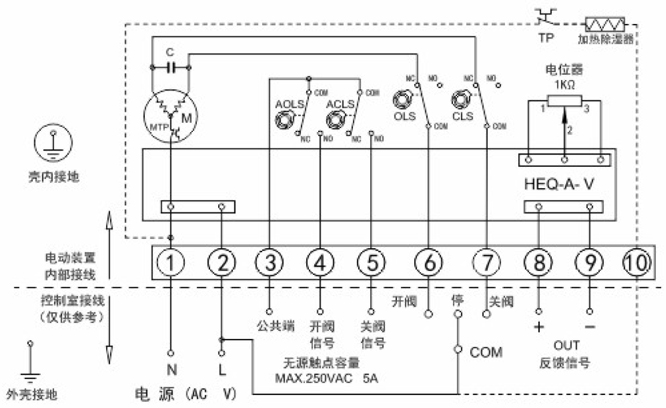

b1k9型：带位置发送器（单相电源）

端子接线说明：

1、端子1、2接电源零、相线；

2、电源相线与端子6接通时为"开"运行，至行程开关0ls动作后停止：

3、电源相线与端子7接通时为"关"运行，至行程开关cls动作后停止；

4、输出反馈信号" "接端子8，"-"接端子9;

5、端子7为无源信号触点公共端，"开"运行到位时与端子8接通，"关"运行到位时与端子9接通：

6、端子10为加热除湿器接线端。

注意：

1、不能将两台或两台以上电动装置并联使用，否则可能会出现开关不到位或电机过热现象：

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

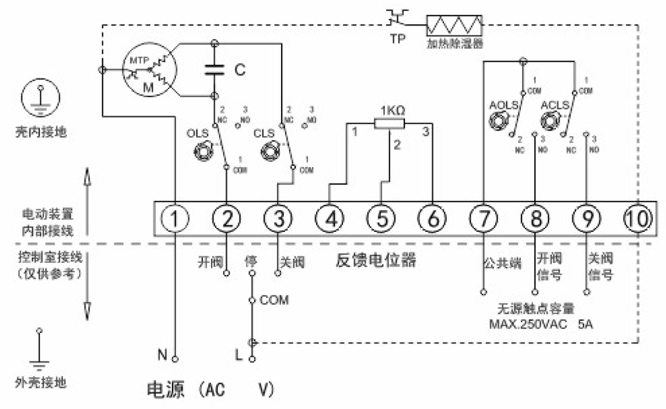

b1k5型：带电位器反馈（单相电源）

端子接线说明：

1、端子1接电源零线：

2、电源相线与端子2接通时为"开"运行，至行程开关0ls动作后停止：

3、电源相线与端子3接通时为"关"运行，至行程开关cls动作后停止；

4、端子5为电位器动臂

5、端子4为电位器低端，端子4、5之间阻值随"开"方向运行时增大：

6、端子6为电位器高端，端子5、6之间阻值随"开"方向运行时减少：

7、端子7为无源信号触点公共端，"开"运行到位时与端子8接通，"关"运行到位时与端子9接通：

8、端子10为加热除湿器接线端。

注意：

1、不能将两台或两台以上电动装置并联使用，否则可能会出现开关不到位或电机过热现象；

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。
